台式复合倒角机LG-R800B

• 产品类别倒角机
• 订购价格5050【已含增值税】
• 规格型号LG-R800B
• 研磨范围0-3mm

详细描述

产品特点
本机无论加工产品是直线还是曲线(外圆、内孔、腰形孔)均可轻松倒角。
一机多用，即可加工直线边倒角，又可加工曲线边倒角，降低了该机的配置成本。
可采用不同类型的刀片，完成不同材质的金属零件进行倒角加工，刀片的更换采用专用内六角花型扳手，操作简单，方便。
采用三相高速电机，刀轴旋转速度高，加工面的粗糙度好。
采用高强度、高耐磨优质切削刀片，使用寿命长，工作可靠、稳定，生产效率高。
整机结构紧凑，体积小，重量轻，搬运方便。
本机直线部可作15°-45°调整。

---

技术参数
品    牌：乐高精机
型    号：LG-R800B
倒角范围(直线部)：0-3mm
倒角范围(曲线部)：0-2.5mm
倒角角度(直线部)：15°-45°
倒角角度(曲线部)：45°
电机转速(直线部)：8500rpm
电机转速(曲线部)：12000rpm
刀片规格(直线部)：1204
刀片规格(曲线部)：070204
额定电压：AC380V  50HZ
额定功率：750W
包装尺寸：53×44×69cm
净重/毛重：63kg/70kg

---

产品配件



本机无论加工产品是直线还是曲线(外圆、内孔、腰形孔)均可轻松倒角。

可采用不同类型的刀片，完成不同材质的金属零件进行倒角加工，刀片的更换采用专用内六角花型扳手，操作简单，方便。

采用高强度、高耐磨优质切削刀片，使用寿命长，工作可靠、稳定，生产效率高。

---

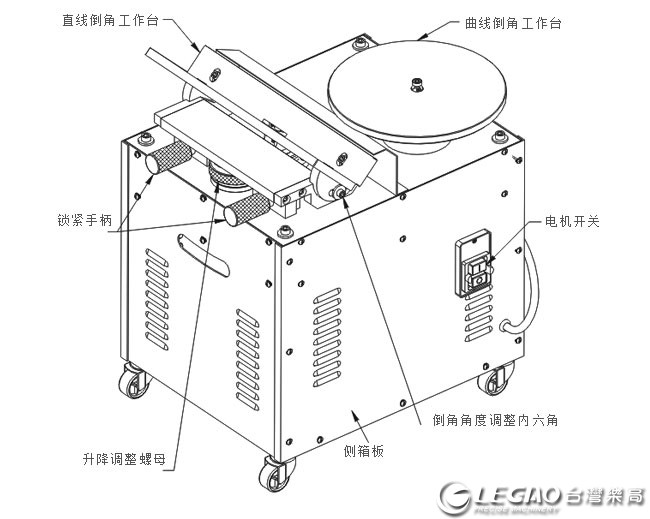

直线倒角
启动电机开关空载运行一分钟，观察有无异常的声音

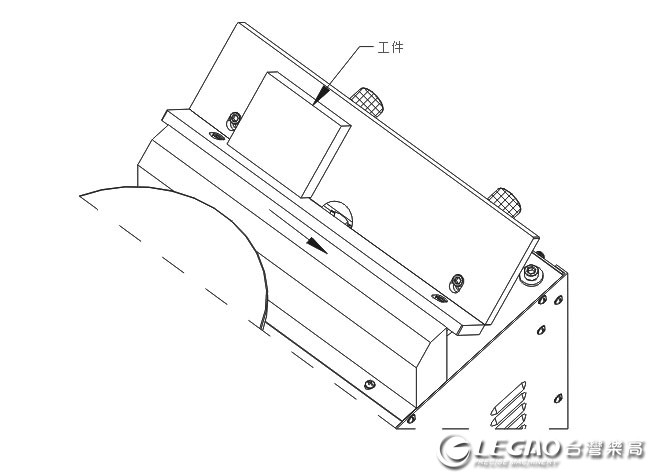

加工直线边倒角时，用双手将被加工工件压向工作台面沿箭头指示方向平稳匀速推进。

---

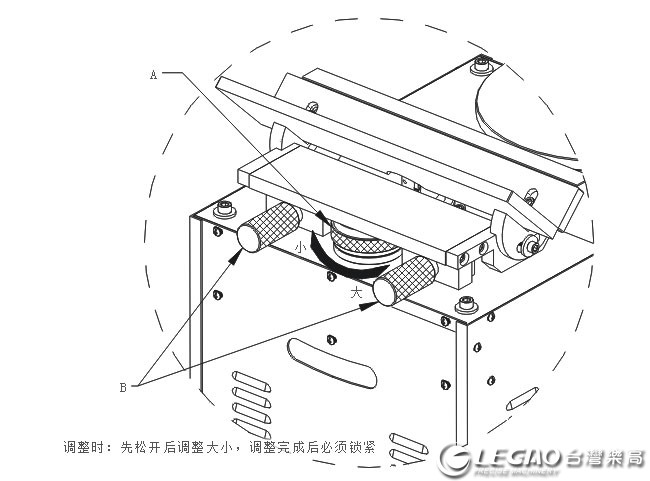

直线倒角大小调整
如果倒角的大小不合适，需要调整时，应先关闭电源开关，方可进行调整。先松掉锁紧手柄B，再调整升降螺母A最后必须锁紧手柄

---

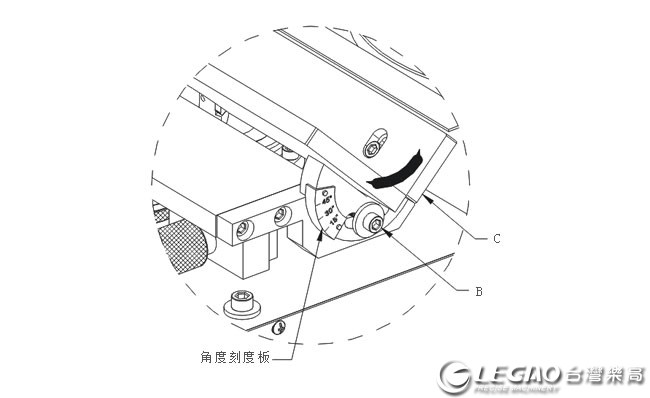

直线部倒角角度调整
如果倒角角度不适合，需调整时，应先关闭电源开关，方可进行调整。
先用4mm内六角扳手松掉内六角螺丝C，再转动倒角工作台B至相应角度15°-45°之间，最后必须锁紧内六角螺丝锁紧内六角螺母。

---

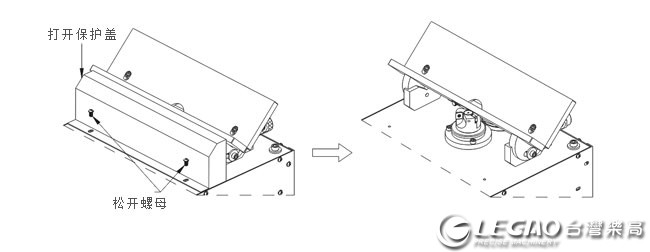

拿取保护壳
确定拔掉电源线以确保安全。再用十字螺丝刀将保护盖周围的螺丝以逆时针方向将螺丝松开。

---

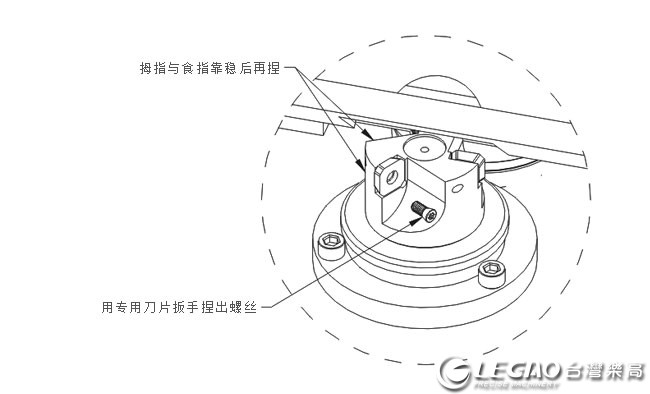

直线部更换刀片
先左手拇指与食指靠稳刀杆(以防旋转没办法拿稳)，再用专用刀片扳手顺时针松掉刀片螺丝，更换新刀片。

注意:刀片锋利小心划伤

---

曲线倒角步骤

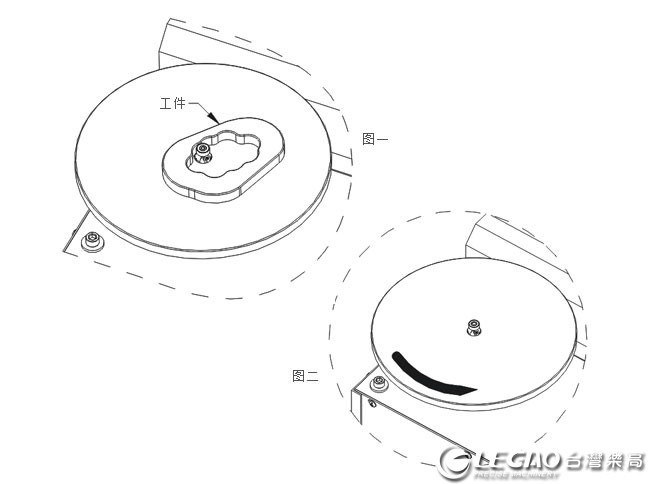

加工曲线边倒角时，用双手拇指将工件轻轻推向刀轴并压住，不得用力过大、过猛，避免损坏刀轴顶端小轴承，加工内孔时，工件本身不做旋转，而使工件绕刀轴作匀速顺时针移动。加工外圆曲线边倒角时工件作逆时针旋转，被加工工件不易过薄过小，严禁受接触到旋转刀片。（图一）
对于内孔、长槽倒角时，其孔的直径、槽的宽度应大于曲线刀轴上方小轴承的外径。

确定拔掉电源线以确保安全，双手握紧曲线工作台平稳顺时针旋转，拿取工作台。（图二）

---

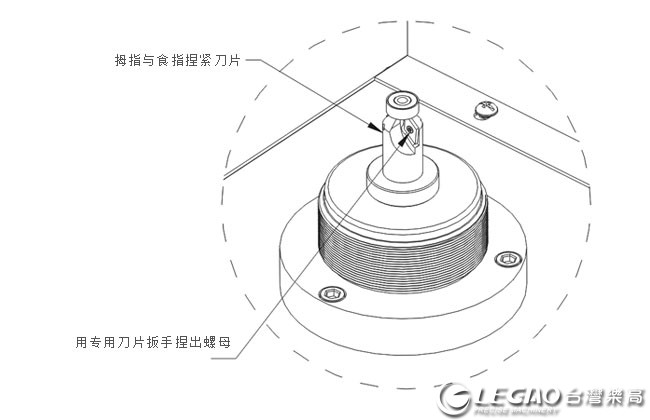

曲线部更换刀片
先左手拇指与食指靠稳刀杆(以防旋转没办法拿稳)，再用专用刀片扳手顺时针松掉刀片螺丝，更换新刀片。

注意:刀片锋利小心划伤

---

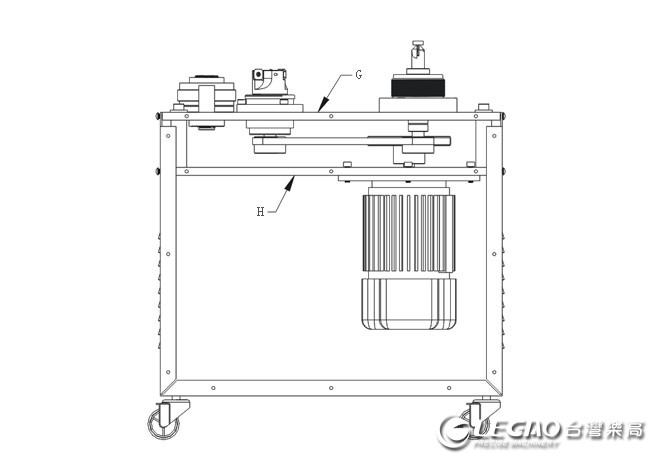

皮带轮松度调整

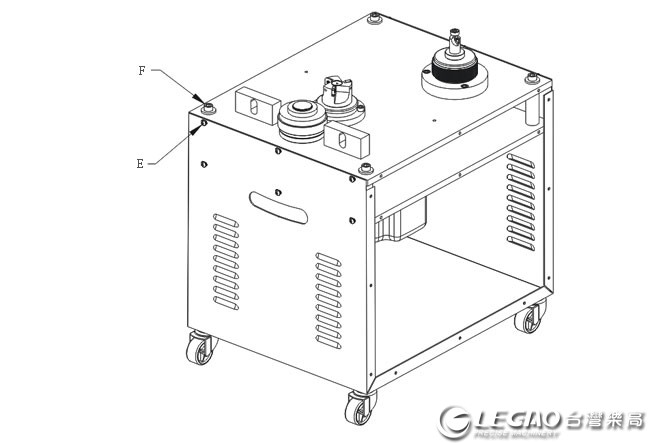

打开两侧箱板，松开电机固定板、轴承座固定板和外框板连接的12个十字槽盘头螺钉E，以及四个定位柱上下的8个内六角圆柱头螺钉F

---

将二块电机固定板G、H相对位移动，达到至紧的目的，然后将松开的螺钉锁紧及侧箱板装回即可。
