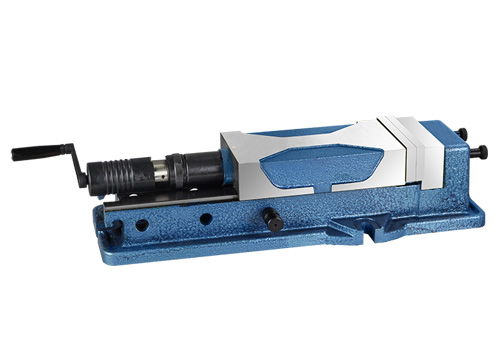

外藏式油压虎钳

外藏式油压虎钳
  • 产品类别乐高精机
  • 订购价格4100【已含增值税】
  • 规格型号WHV-160A
  • 研磨范围

详细描述

机械式/油压式可单独使用,亦可合并使用。
强而有力材质~虎钳本台使用球状石墨化铸铁(FCD60-60kgs/m㎡)(80,000PSL)抗张力强,耐磨性高,不易变形。
虎钳滑动面均经硬化热处理HRC45°以上,可保持长久耐磨性及精度。

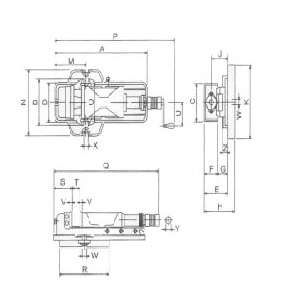

外藏式油压虎钳平面图                                                                                    单位:mm
型  号 A B C D E F G H J K M N O P Q R S T U V
WHV-160 625 240 160 205 140 58 82 179 105 340 208 300 196 755/1055 640/940 320 125 300 125 15
WHV-200 700 280 200 240 163 63 100 205 125 400 265 360 240 830/1140 725/1035 360 150 300 125 18
WHV-250 810 320 250 290 190 80 110 238 139 460 320 410 270 920/1260 815/1155 420 180 340 125 21

型号 W X Y Z 行程开口 极限油压夹紧力 净毛重 装箱尺寸 附回转盘净毛重 附圆转盘装箱尺寸
WHV-160 16 18 14 27 0-110/100-210/200-310 52KN(5096kgf) 55/58KG 73×26×19 72/85KG 75×43×29
WHV-200 18 22 14 36 0-110/100-210/200-210 72kn(7056kgf) 90/102kg 86×38×28 113/130kg 86×52×31
WHV-250 18 22 14 36 0-110/100-210/200-310 82km(8036kgf) 140/160kg 96×45×30 172/200kg 90×56×35
