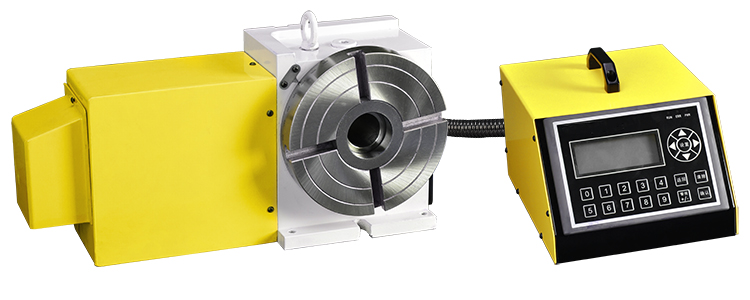

数控分度头

数控分度头
  • 产品类别乐高精机
  • 订购价格10600【已含增值税】
  • 规格型号SKQ-160
  • 研磨范围

详细描述

数控立卧回转工作台是各类数控、铣床和加工中心的重要附件,可分别以立式和水平式两种方式安装与主机工作台。
工作时利用主机的控制系统和各种必须的分度回转运动。
工作台上除了安装板、盘或其他形状较复杂的被加工零部件外,也可利用主轴内大直径,对长轴零部件进行加工,实现等分、不等分的连续孔槽、曲面的加工,且达到较高的精度。

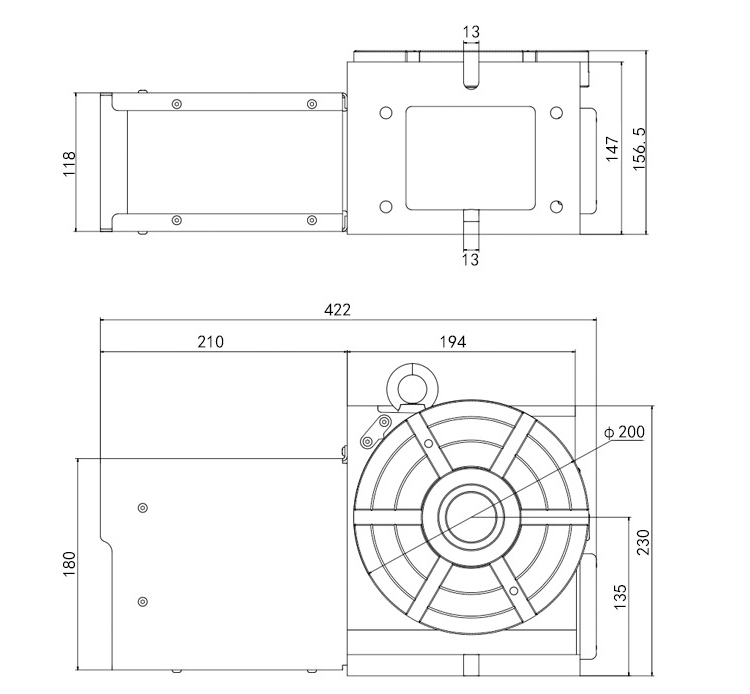

外观尺寸图
分度头外观尺寸图
产品参数表
项目 SKQ-160 SKQ-200 SKQ-250 SKQ-320
工作台直径mm Ф160 Ф200 Ф250 Ф320
工作台垂直时中心高mm 125 135 160 210
工作台总高度mm 155 160 190 210
中心定位孔直径mm Ф40H6 Ф42H6 Ф70H6 Ф80H6
定位键宽度mm 16 16 18 18
工作台T型槽宽度mm 60-10 6-12 6-14 6-14
涡轮副传动比 1:60 1:72 1:80 1:90
总转动比 1:90 1:90 1:180 1:180
工作台最高转速r/min 16.6 15 11.1 11.1
设定最小分度单位 0.001° 0.001° 0.001° 0.001°
伺服电机(用户自备) 带2000脉冲编码器   功率KE ≥0.9 ≥0.9 ≥0.8 ≥0.8
扭矩Nm ≥3 ≥3 ≥5 ≥5
分度精度 ±5” ±5” ±5” ±5”
重复精度 ±3” ±3” ±3” ±3”
刹紧力矩Nm 110 150 300 500
水平承载kg 150 150 250 300
立式承载kg 50 60 150 150
允许最大惯量(垂直使用时) 15 15 16.4 55.4
最大允许驱动力矩N.m 90 90 300 600
转台重量kg 55 50 110 150

产品细节

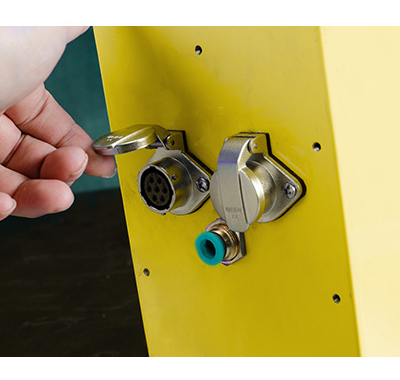

插头插座 航空插头插座

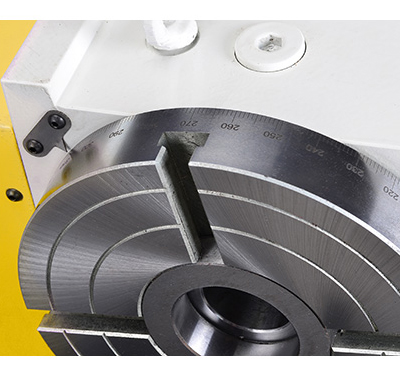

精确清晰刻度 数控分度头清晰刻度

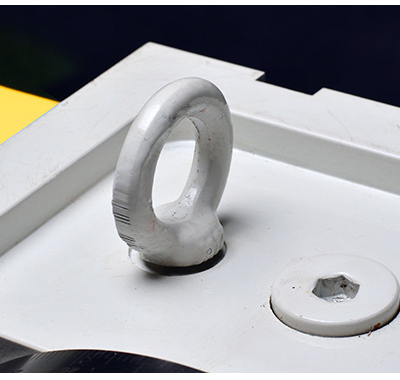

数控分度盘挂钩吊扣 挂钩吊扣
标准分度盘 数控分度头标准分度盘

控制器操作说明
控制器数控分度转台操作说明
开机后进入主界面,有四个子目录:1.等分分割   2.自由分割   3.铣槽  4.设置
等分加工时按“1”键可设置任意等分(限小数点以下两位除的尽者,若除不尽会有极小的累积误差,一圈会差0.001°),按归零键可将现在位置归零,按以下微动开关即进行一等分的角度运动。
自由加工时按“2”键进入自由角度设置,可设置40个小数点以下两位的任意角度;由自由分割界面内的“3”设置选项来设置40个角度。设置完后返回自由分割界面,按一下微动开关即可进行一个自由角度运动。
主界面“4”设置内可设置电机的运转速度,可设置1-99%,百分比越高,电机转速越快,最快可达1000转每分钟,转盘12转每分钟。
控制箱外部各有一个输入和输出的端口,可和自动生成机械进行单动的联系工作。
PS:单向AC220V和双向AC22V皆插头一插即可使用。

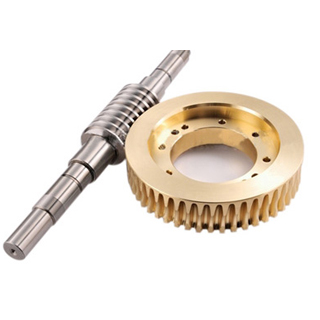

蜗杆/蜗轮组件
独特高张力黄铜

稳定耐磨 长寿命

分度盘采用高张力黄铜,具有高精度、耐磨耗、使用寿命长等诸多特性。

背隙可轻易调整
定位精度不烦恼


简易的背隙调整

当蜗杆/蜗轮组使用一段时间后,会产生背隙太大情况,而影响分度的定
位精度。此时只调整蜗杆即可减少背隙,使分度盘回复到正常的定位精度。

蜗轮蜗杆

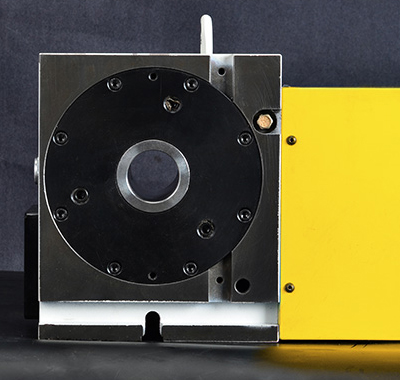

超大径轴向轴承

分度盘采用超大径轴向轴承,具有优异的径向及軕向负荷能力,因此分
度盘刚性高,具将变形量降到最小程度。
超大轴承

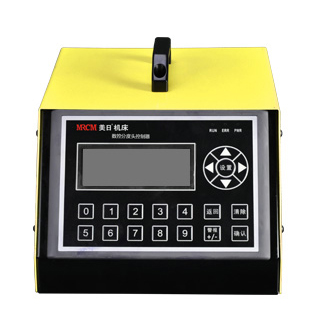

单轴控制器

控制箱系统简洁、清晰、功能一目了然
操作功能强大,可完成各种分度工作
不需要编程知识,即可操作
为您轻松控制精度、提高效率
单轴控制器

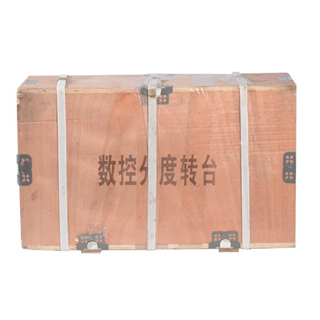

包装箱  结实

木质装箱,螺丝固定
防撞防摔,方便拆卸
数控分度头包装箱
