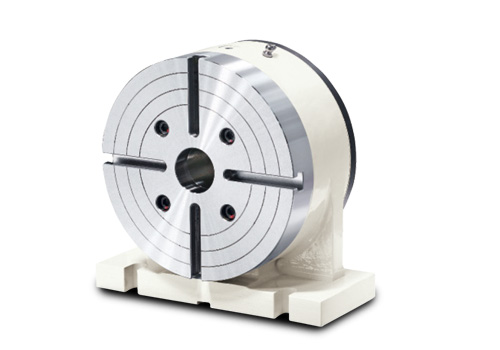

分度盘圆盘尾座

• 产品类别台湾欧权
• 订购价格6000【已含增值税】
• 规格型号AST-125P
• 研磨范围

详细描述

AST圆盘尾座可与AT系列CNC Rotary Table搭配使用,加上治具中板的应用组合,可达到一次作动多模数加工效果,采用气压锁紧全面碟式刹车锁紧方式,完整的搭配设计,有效确实节省加工工时及成本。

---

技术参数

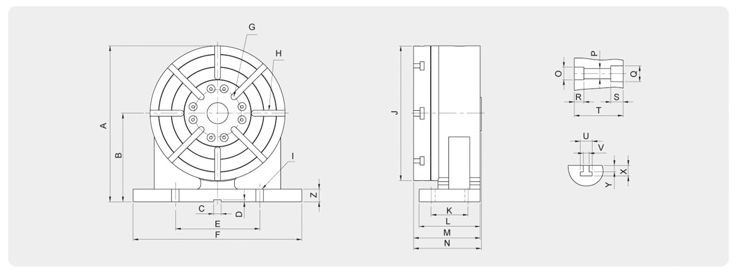

机型/尺寸	A	B	C	D	E	F	G	H	I	J	K	L	M
AST-160P/H	235	135	14	7	200	300	Ф87	4	4-14	Ф200	64	96	101.3
AST-200P/H	260	160	18	7	200	300	Ф87	4	4-18	Ф200	64	96	101.3
AST-250P/H	285	160	18	7	200	300	Ф87	4	4-18	Ф250	93	125	139
AST-320H	370	210	18	7	200/360	400	Ф174	8	4-18	Ф320	109/90	145	158



机型/尺寸	N	O	P	Q	R	S	T	U	V	X	Y	Z	空压/油压(重量KG)
AST-160P/H	102	Ф50	Ф20	Ф20	24	78	102	19	12	20	9	30	29/33
AST-200P/H	102	Ф50	Ф20	Ф20	24	78	102	19	12	20	9	30	31/35
AST-250P/H	142	Ф50	Ф50	Ф50	24	118	142	19	12	20	9	30	47.5/51.5
AST-320H	157	Ф50	Ф50.2	Ф50.2	34	123	157	28	14	25	10	30	106/110

---

产品细节
