螺旋铣刀研磨机LG-X6

螺旋铣刀研磨机LG-X6
  • 产品类别铣刀研磨机
  • 订购价格11660【已含增值税】
  • 规格型号LG-X6
  • 研磨范围

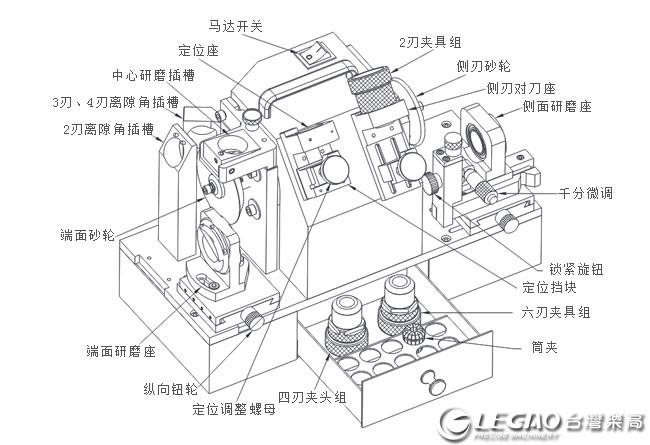

详细描述

产品特点
本产品为傻瓜便携式,拥有X3型之功能并修磨螺旋铣刀之侧刃。
可研磨2刃、3刃、4刃、6刃端铣刀,也可用钨棒直接开出刃口。选配可研磨5刃端铣刀。
研磨精准且快速,操作简单,无需技巧即可轻松研磨。
配置钻石砂轮,只需一块砂轮均可完成所有工序,角度精确,寿命长,节省成本,提高使用效益。

技术参数
品    牌:台湾乐高精机
研磨直径:ф4-ф14
侧刃直径:
ф6-ф14
可调先端夹角:0°-5°
修磨侧刃范围外圆:ф6-ф14
额定电压:AC220V  50HZ
额定功率:250W
砂轮转速:4400rpm
砂轮材质:CBN(HSS高速钢专用) 或 SD(钨钢专用)
适用范围:机械加工、铣床、镗床等加工中心
标配筒夹:ф4、ф6、ф8、ф10、ф12、ф14一共6个
选配筒夹:ф5、ф7、ф9

包装尺寸:41×24.5×30cm
净重/毛重:19kg/22kg

备注:ф12以上可修磨6刃端铣刀,ф6以上可修磨端铣刀之侧刃

标配配件

         标配砂轮2片           标配ER20筒夹6个             ER25筒夹5个              标配夹具组2套         标配内六角扳手若干

对于螺旋铣刀侧刃有针对性的研磨作用,

        依然采用傻瓜式操作设计,没有任何磨削经验者也可很快上手。

本机为专用设备,可研磨2刃、3刃、4刃端铣刀,可定制选配5刃端铣刀(铣刀φ12以上可研磨6刃,φ6以上可修磨铣刀之侧刃),也可用钨棒直接开出刃口。



研磨前请先确认铣刀材质的砂轮。CBN砂轮适用HSS高速钢材质专用;SD砂轮适用钨钢材质专用。默认标配CBN砂轮

端铣刀夹具组之组装
请依图所示组装钻头夹具组。暂“不锁紧"
首先确定钻头刀柄直径,再选择适当的筒夹。将筒夹以45°角度嵌入夹具并锁紧螺帽。铣刀装入筒夹内,伸出约35mm左右,对刀前请先以目测方式找出中心刀刃,并大约与基准槽平行,以便进行对刀定位。
2、4用四方夹具组,3刃用六方夹具组

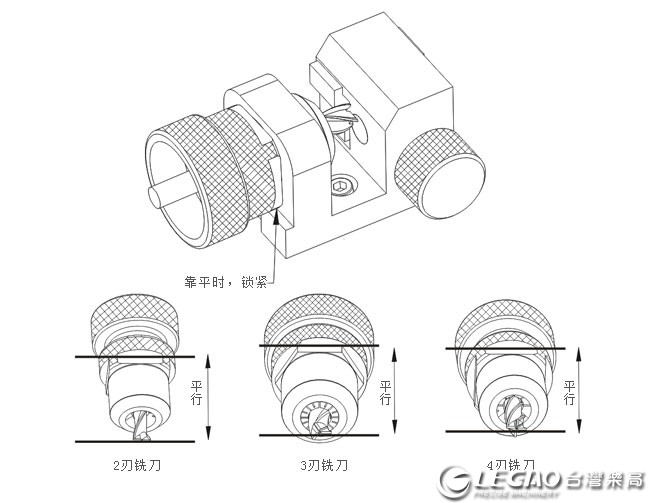

铣刀夹具组之定位
固定夹头螺帽放入长度定位座孔内,完全密接后顺时针方向,向右旋转定位,铣刀先插入底部后,轻推碰到平面向右卡住定位。夹头座向右转到底锁紧,取出时握住固定夹头螺帽微微向左旋转后取出。
过中心刀刃应与基准槽下之基准线平行

铣刀端面之研磨
研磨前请先将纵向钮轮(E)后退回原点,再前进至适当研磨量,开关灯亮起马达转安定时,将铣刀夹具组放置端面角度研磨座孔内(D),固定夹头螺帽缺口部对准研磨座插销后,轻轻推底研磨,直到研磨声音静止取出,再转至各槽研磨至无声为止。再依上述步骤重复研磨,即可完成先端角之研磨。
如需调整端面角度,可松开螺丝(F)调整端面研磨座角度后,必须锁紧螺丝(F)即可。(出厂标准2°)

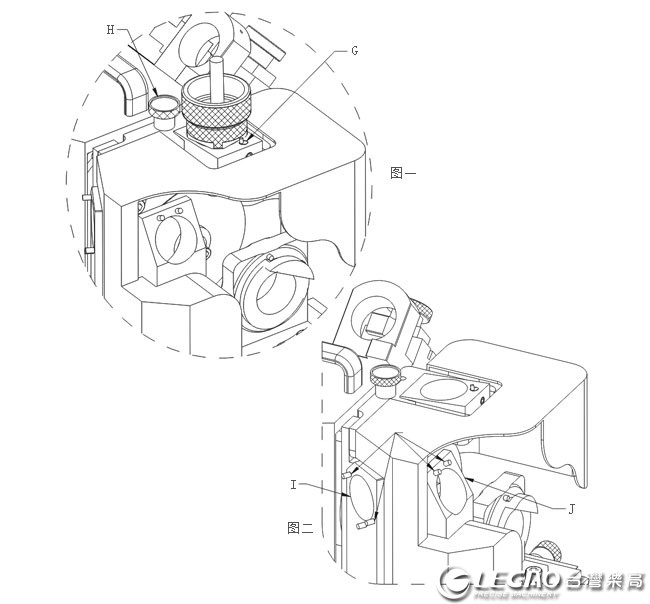

端铣刀刀刃中心之研磨(图一)
将铣刀夹具组放入中心研磨孔内,轻轻接触砂轮后,靠定位销(G)左右旋转研磨至无声,再依上述步骤重复研磨铣刀另外刀刃中心,即可完成中心之研磨(0°-180°按实际旋转达到断刃)
通过研磨座上的调整钮轮(H)来控制铣刀中心断刃、连刃。
例如:修磨1、3为连刃刀口,方法是将旋钮到底是0°连刃。修磨2、4刃端刃刀口,方法是将旋钮退至90°-135°断刃。
离隙角之研磨(图二)
将夹具组放入2刃离隙角插槽是修磨2刃离隙角;3、4刃离隙角插槽(I)是修磨3、4刃离隙角,对准定位销后轻推到底研磨至无声取出,换方向重复上述步骤研磨即可完成。
注:修磨几刃铣刀,选择对应的研磨孔

端铣刀侧刃之修磨
完成铣刀端面修磨之后,先关闭马达。
先将工件用二刃夹具组组装端铣刀,再用侧刃对刀座校正定位。(如端铣刀夹具组之组装及定位)

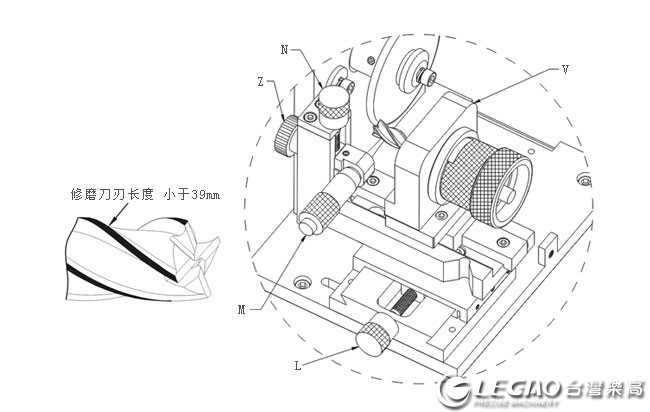

研磨前请先将纵向钮轮(L)后退回到原点,再前进至适当的研磨量,调整铣刀需要修磨的长度,放入侧面研磨座(V),看间隙用千分微调(M)调整修刃口的后角(如侧刃口角度需调整时,应用旋钮(N)上下调整至相应位置后,捏紧锁紧旋钮(Z)锁定位置)。开启电源开关再调整拖板,轻轻靠着导向旋转研磨,再依上述步骤重复研磨,即可完成侧刃之修磨。
注:完成所有步骤后,切勿忘记关闭马达。(马达请勿持续运转超过1小时)

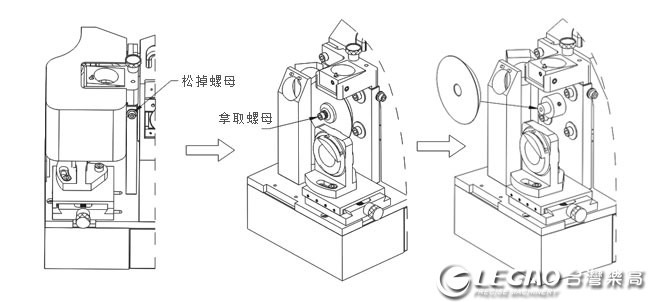

更换砂轮
确定拔掉电源线以确保安全,松开保护盖螺帽。用毛刷将粉墨清除干净,再用干布将表面擦拭清洁。
在用4mm内六角扳手以顺时针方向松开螺丝。
在更换新砂轮时,应轻放回砂轮主轴内,并锁回螺丝及砂轮盖即可完成。
注:马达主轴精密,如装配不良将导致主轴损伤,而影响砂轮之位置。
若刚使用中更换砂轮,请静待3分钟后,待砂轮之温度已降至常温再更换砂轮。
