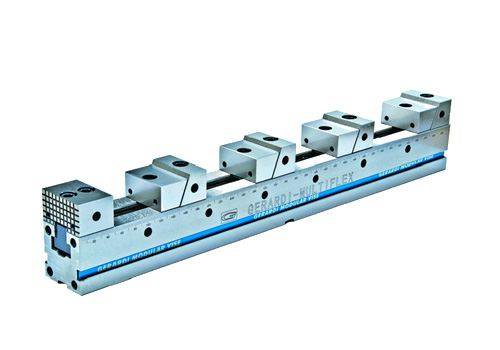

多工位平口钳ART.600

多工位平口钳ART.600
  • 产品类别意大利吉拉蒂
  • 订购价格6203
  • 规格型号ART.600-1×300
  • 研磨范围

详细描述

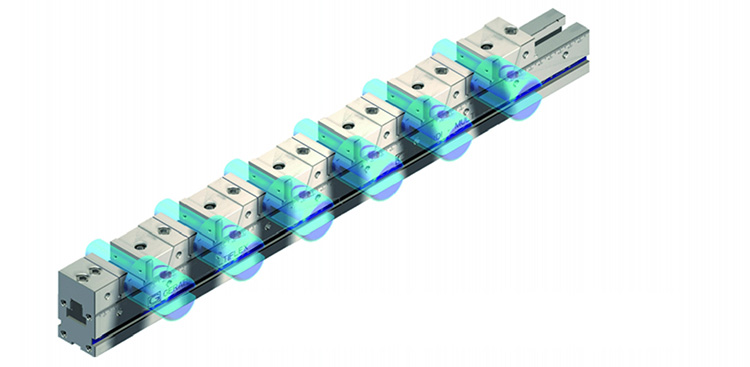

多工位组合平口钳能够最大限度的利用机床工作台的空间,增强加工能力。

吉拉蒂系列平口钳,高效率、省人工、高精度。欧洲品质,本土价格,您值得拥有!
产品规格型号多,部分规格型号产品可能会没有现货,下单前请与我们客服仔细核对确认后再下单!

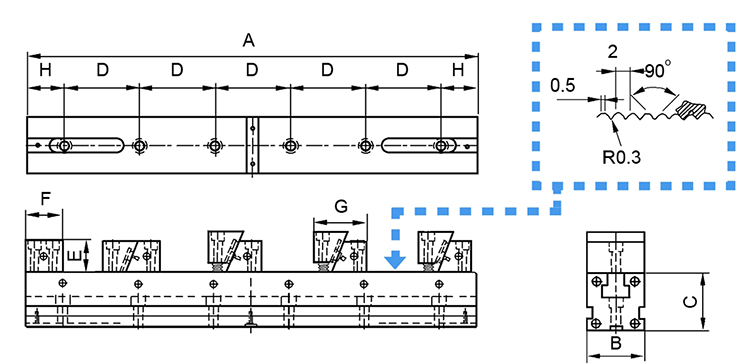

平口钳尺寸图
技术参数
规格型号 A B C D E F G H 重量KG
ART.600-1×300 300 50 50 100 25 38 55/58 50 7.2
ART.600-1×400 400 50 50 100 25 38 55/58 50 8.7
ART.600-1×500 500 50 50 100 25 38 55/58 50 10.1
ART.600-1×600 600 50 50 100 25 38 55/58 50 11.6
ART.600-1×700 700 50 50 100 25 38 55/58 50 13.1
ART.600-2×400 400 75 75 100 40 50 70/75 50 22.5
ART.600-2×500 500 75 75 100 40 50 70/75 50 26
ART.600-2×600 600 75 75 100 40 50 70/75 50 29.5
ART.600-2×700 700 75 75 100 40 50 70/75 50 33
ART.600-2×800 800 75 75 100 40 50 70/75 50 36.5
ART.600-3×700 700 100 100 100 60 70 94/98 50 65.1
ART.600-3×800 800 100 100 100 60 70 94/98 50 70.6
ART.600-3×900 900 100 100 100 60 70 94/98 50 77.6
ART.600-3×1000 1000 100 100 100 60 70 94/98 50 83.3

工位数与最大开口度对应表
规格型号 1 2 3 4 5 6 7 8 9 10 11 12
ART.600-1×300 205 75 30 8 \ \ \ \ \ \ \ \
ART.600-1×400 305 125 64 33 15 3 \ \ \ \ \ \
ART.600-1×500 405 175 96 58 35 19 8 \ \ \ \ \
AT.600-1×600 505 225 129 83 55 36 22 12 5 \ \ \
ART.600-1×700 605 275 162 108 75 52 24 24 16 8 2 \
ART.600-2×400 275 100 41 12 \ \ \ \ \ \ \ \
ART.600-2×500 375 150 75 37 15 \ \ \ \ \ \ \
ART.600-2×600 475 200 108 62 35 16 \ \ \ \ \ \
ART.600-2×700 575 250 141 84 55 33 6 \ \ \ \ \
ART.600-2×800 675 300 175 112 75 50 18 8 \ \ \ \
ART.600-3×700 532 217 112 59 28 7 \ \ \ \ \ \
ART.600-3×800 632 267 145 84 48 23 6 \ \ \ \ \
ART.600-3×900 732 317 175 109 68 39 20 \ \ \ \ \
ART.600-3×1000 832 367 211 134 88 55 34 5 \ \ \ \

多工位附件
定钳口604 ART.604
定钳口
定动钳口组件605 ART.605
定动钳口组件
台阶定钳口608 ART.608
台阶定钳口
台阶定动钳口组件609 ART.609
台阶定动钳口组件
软钳口610B ART.610B
软钳口
光面钳口610C ART.610C
光面钳口
槽面钳口610D ART.610D
槽面钳口
台阶钳口610E ART.610E
台阶钳口
V型钳口610F ART.610F
V型钳口
双向夹紧动钳口 ART.613
双向夹紧动钳口
增宽定动钳口组件615 ART.615
增宽定动钳口组件

适用范围

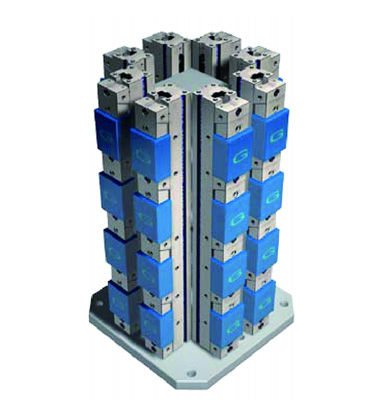

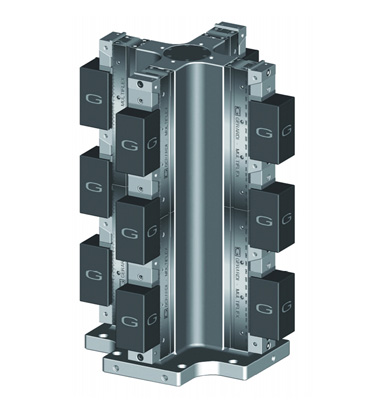

 多工位平口钳与交叉立方体配合使用 多工位平口钳与方箱配合使用
                  多工位平口钳与交叉立方体配合使用                                     多工位平口钳与方箱配合使用

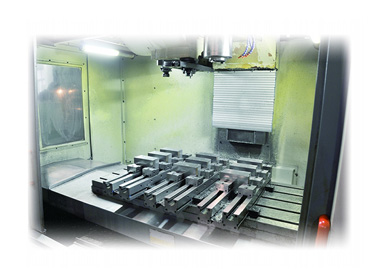

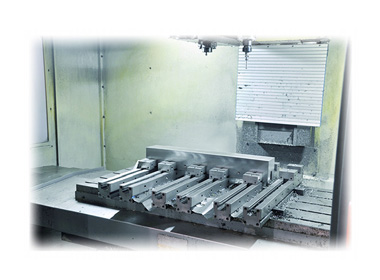

                多台平口钳并排使用装夹较大工件                                          多台平口钳并排使用装夹多件工件
多工位平口钳装配V形钳口可同时装夹多件圆棒料
                                                           多工位平口钳装配V形钳口可同时装夹多件圆棒料
