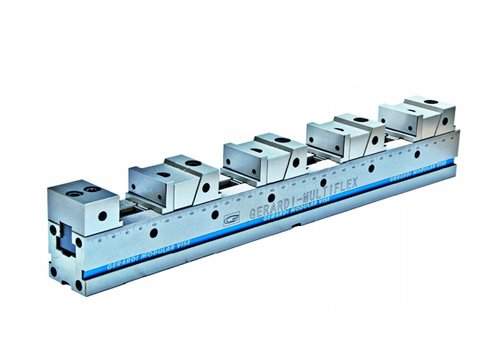

多工位平口钳ART.611

多工位平口钳ART.611
  • 产品类别意大利吉拉蒂
  • 订购价格5417
  • 规格型号ART.611-1x300
  • 研磨范围

详细描述

多工位组合平口钳能够最大限度的利用机床工台的空间,增强加工能力。

吉拉蒂系列平口钳,高效率、省人工、高精度。欧洲品质,本土价格,您值得拥有!
产品规格型号多,部分规格型号产品可能会没有现货,下单前请与我们客服仔细核对确认后再下单!

平口钳尺寸图
技术参数
规格型号 A B C D E F G H 重量KG
ART.611-1×300 300 50 50 100 25 38 46/50 50 6.9
ART.611-1×400 400 50 50 100 25 38 46/50 50 8.1
ART.611-1×500 500 50 50 100 25 38 46/50 50 9.5
ART.611-1×600 600 50 50 100 25 38 46/50 50 11
ART.611-1×700 700 50 50 100 25 38 46/50 50 13.5
ART.611-2×400 400 75 75 100 40 50 52/57 50 20.8
ART.611-2×500 500 75 75 100 40 50 52/57 50 24.3
ART.611-2×600 600 75 75 100 40 50 52/57 50 27.8
ART.611-2×700 700 75 75 100 40 50 52/57 50 31.3
ART.611-2×800 800 75 75 100 40 50 52/57 50 34.8
ART.611-3×700 700 100 100 100 60 70 84/90 50 63
ART.611-3×800 800 100 100 100 60 70 84/90 50 68.5
ART.611-3×900 900 100 100 100 60 70 84/90 50 74
ART.611-3×1000 1000 100 100 100 60 70 84/90 50 79.5

工位数与最大开口度对应表
规格型号 1 2 3 4 5 6 7 8 9 10 11 12
ART.611-1×300 174 87 28 21 \ \ \ \ \ \ \ \
ART.611-1×400 274 137 62 46 19 16 \ \ \ \ \ \
ART.611-1×500 374 185 95 71 39 33 15 13 2 \ \ \
AT.611-1×600 474 237 128 96 59 49 30 26 13 12 3 2
ART.611-1×700 574 287 162 121 79 66 44 38 24 22 12 11
ART.611-2×400 242 121 45 34 5 \ \ \ \ \ \ \
ART.611-2×500 342 171 75 59 25 21 3 \ \ \ \ \
ART.611-2×600 442 221 112 84 45 38 17 15 1 \ \ \
ART.611-2×700 542 271 145 109 65 54 31 27 12 11 \ \
ART.611-2×800 642 321 178 134 85 71 46 40 23 21 10 9
ART.611-3×700 470 235 103 77 30 25 \ \ \ \ \ \
ART.611-3×800 570 285 136 102 50 41 12 11 \ \ \ \
ART.611-3×900 670 335 169 127 70 57 26 23 3 \ \ \
ART.611-3×1000 770 285 202 152 90 73 40 35 14 \ \ \

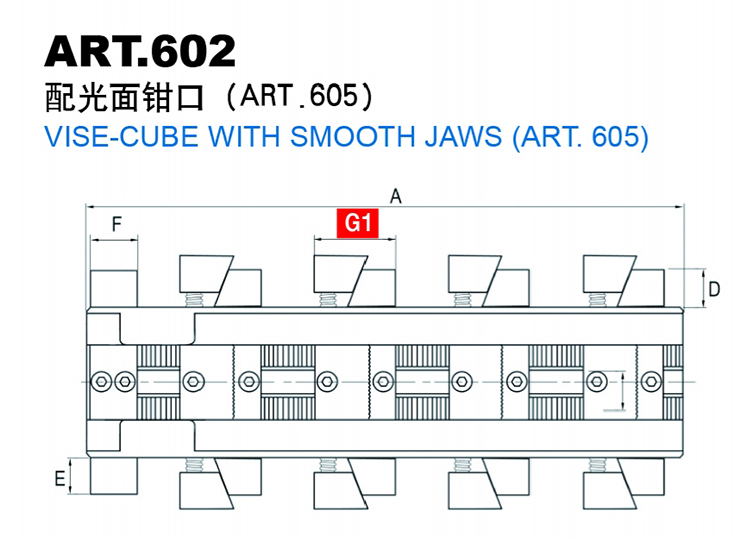

意大利吉拉蒂ART.602配光面钳口

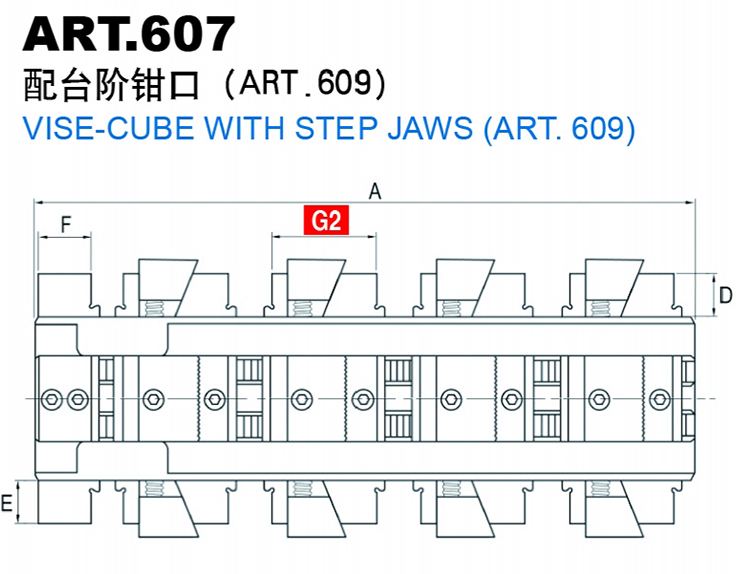

意大利吉拉蒂ART.607配台阶钳口
意大利吉拉蒂ART.607多工位平口钳

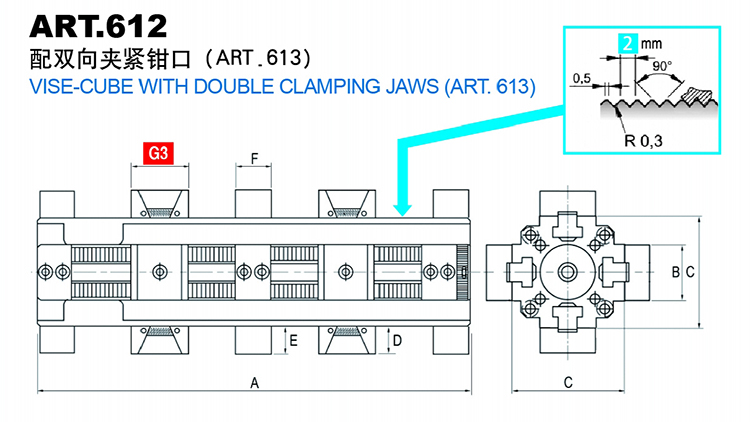

意大利吉拉蒂ART.612多工位平口钳

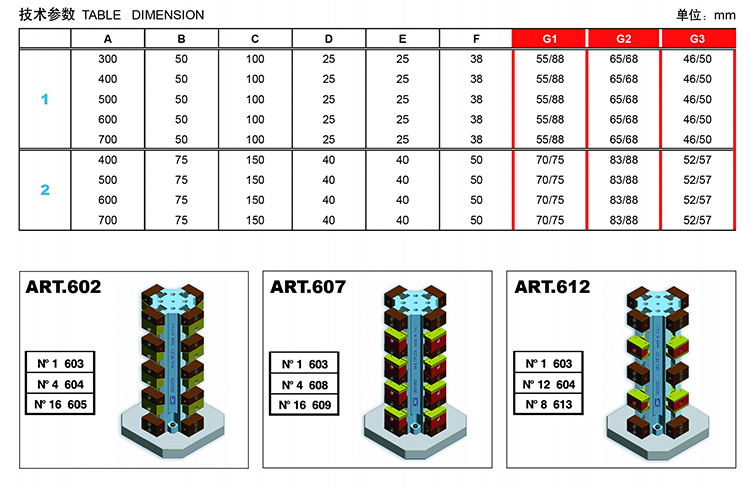

意大利吉拉蒂平口钳意大利吉拉蒂平口钳技术参数

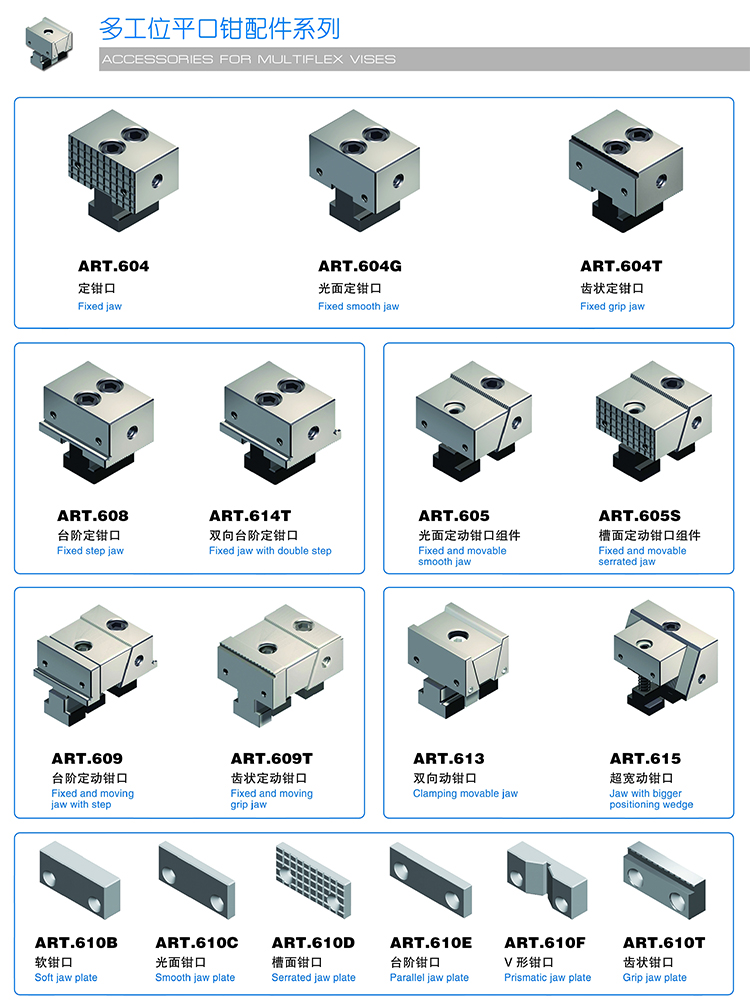

意大利吉拉蒂多工位平口钳配件系列
适用范围

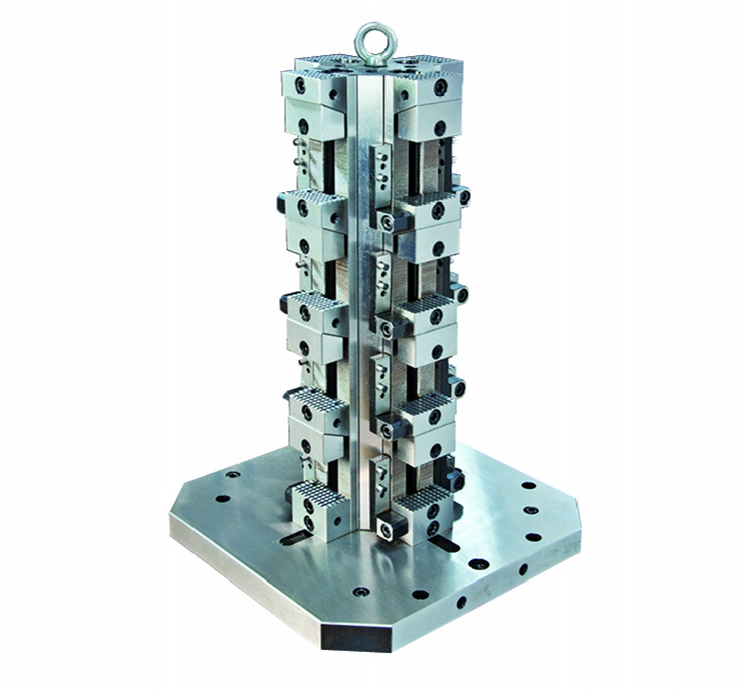

 多工位平口钳与交叉立方体配合使用 多工位平口钳与方箱配合使用
                  多工位平口钳与交叉立方体配合使用                                     多工位平口钳与方箱配合使用

                多台平口钳并排使用装夹较大工件                                          多台平口钳并排使用装夹多件工件
多工位平口钳装配V形钳口可同时装夹多件圆棒料
                                                           多工位平口钳装配V形钳口可同时装夹多件圆棒料
