焊接锯片磨齿机LG-Q10

焊接锯片磨齿机LG-Q10
  • 产品类别锯片磨齿机
  • 订购价格8600【已含增值税】
  • 规格型号LG-Q10
  • 研磨范围

详细描述

产品特点
本机可磨多种齿型(左右型,三角齿,高低齿)
可依据不同的切削要求快速调整锯片的研磨时间。
机头可朝上或朝上任意调摆,不须换砂轮片即可修磨倒角。
机械进给推爪末端焊有碳化钨片,可降低磨损:推臂经过改良设计,确保进给准确到位。
经过严格的生产管控,本机只需例行保养,即可确保研磨精度。

技术参数
品    牌:台湾乐高精机
型    号:LG-Q10
研磨直径:ф60-ф350
电机转速:4800rpm
拨齿速度:45teeth/min
额定电压:220V
额定功率:250W  60W
包装尺寸:55×44×62cm
净重/毛重:46kg/56kg

可依据不同的切削要求快速调整锯片的研磨时间。

机械进给推爪末端焊有碳化钨片,可降低磨损:推臂经过改良设计,确保进给准确到位。

机头可朝上或朝上任意调摆,不须换砂轮片即可修磨倒角。

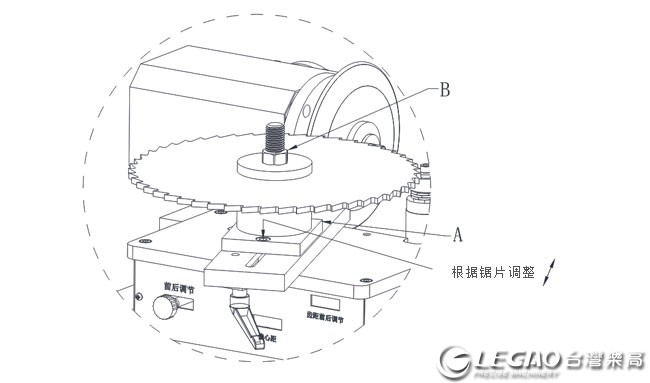

根据锯片的大小调整好滑块轴承座A的位置,再用压板螺帽B锁紧

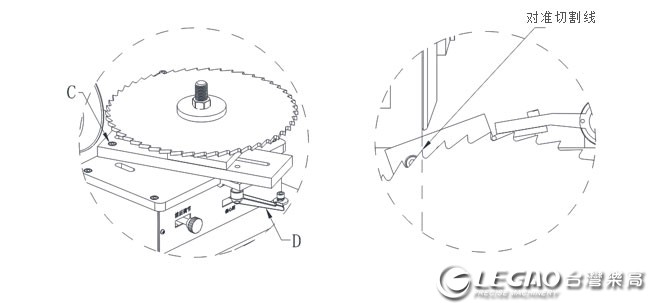

松开作图两个锁紧螺丝C、D,左右调整滑板的角度,使其与锯片对准切割线后在锁紧两个螺丝C、D

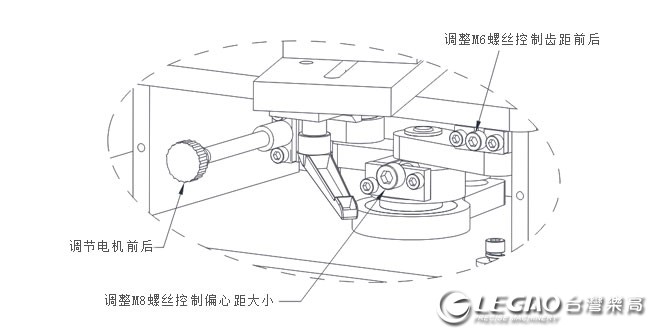

开启电源开关再打开调速开关试走一下,看推杆是否每次只推一个锯齿,如不对可通过调整偏心距的大小控制推杆一齿或跳齿。
注:调整偏心距时应关闭电源

调整推齿前后距离,砂轮的前后距离及砂轮旋转角度。打开调速开关,把速度降至最慢,试走一下并查看砂轮与锯片的角度、磨削的距离。再调电机后面微调G让砂轮慢慢靠近锯片。
注:首先让砂轮远离锯片慢慢调整距离,千万不要让砂轮和锯片接触到,以免发生碰撞损伤砂轮或锯片
遇到锯片左右交叉齿或单一角度跳齿,我们通过偏心轮大小偏心距离,使推杆一次推过两个齿,再旋转电机板正逆方向旋转角度与锯片切割面的角度一致即可。

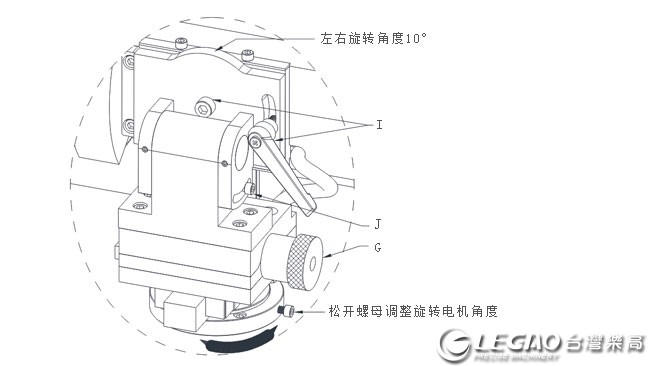

电机旋转角度后中心会随着变化,这时就要松开两个锁旋轴的沉头内六角螺丝I,上下调整好中心高度后再锁紧I。
电机旋转角度后中心会随着变化,这时就要松开两个锁旋轴的沉头内六角螺丝J,上下调整好中心高度后再锁紧J。
以上步骤调整好之后,试走一圈:砂轮外径与齿圆弧底空隔2mm左右,以免砂轮外径与圆弧底壳碰撞造成砂轮破裂。特别是手工修磨过的锯齿

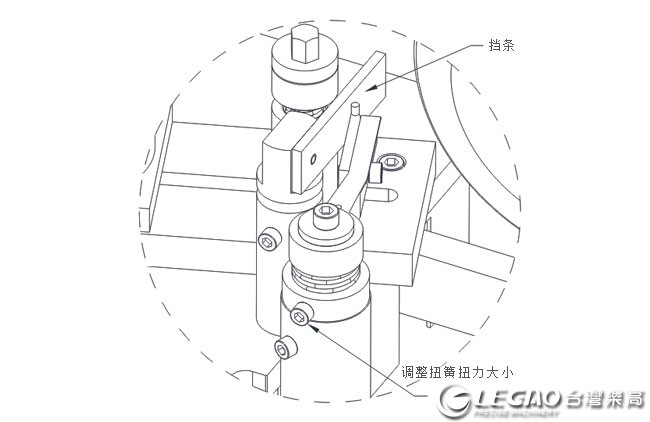

推杆回带现象的解决办法
松开推杆部件其中一个垫圈固定扭簧自身谭力大小锁紧螺丝,调整弹力大小。在推的过程中推杆所接触的位置是在锯片底圆弧的部位,这里可以通过推杆旋转挡条来调整。查看锯片防震部件是否抵触锯片下平面。

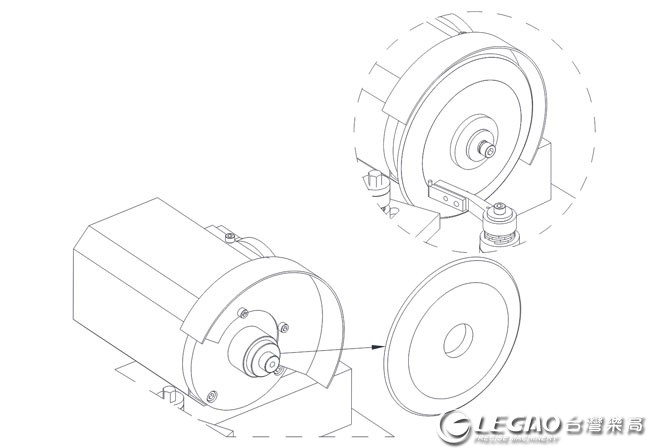

更换砂轮
确定拔掉电源线以确保安全,再用4mm内六角扳手按逆时针方向将螺母松开。
更换新的砂轮,再轻放回砂轮主轴内,并锁回螺母,即完成。
