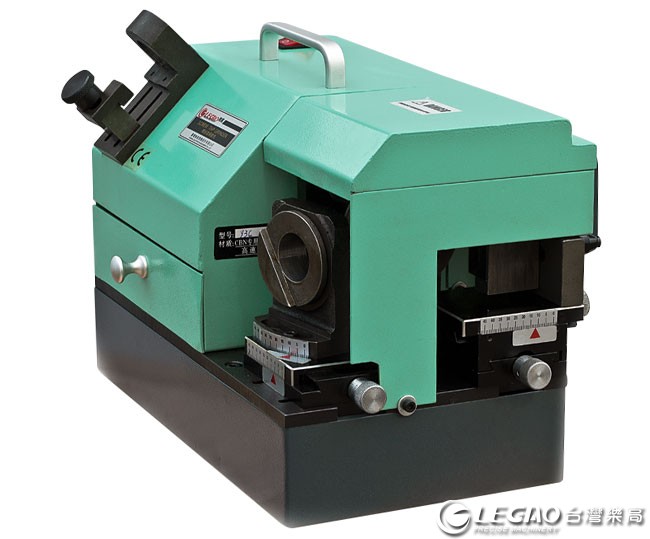

丝攻研磨机LG-Y3C

丝攻研磨机LG-Y3C
  • 产品类别丝攻研磨机
  • 订购价格4700【已含增值税】
  • 规格型号LG-Y3C
  • 研磨范围M5-M20

详细描述

产品特点
本产品可修磨丝攻前切削刃与整个前切削面,前切削刃(前角)可随意控制。
可研磨2刃、3刃、4刃螺丝攻,可选配5刃夹头组。
配置钻石砂轮,角度精确,寿命长。
研磨精准且快速,操作简单,无需技巧即可轻松研磨。

技术参数
品      牌:台湾乐高精机
型      号:LG-Y3C
研磨直径:M5-M20
先  端 角:5°-30°
额定电压:AC220V  50HZ
额定功率:180W
砂轮转速:4800rpm

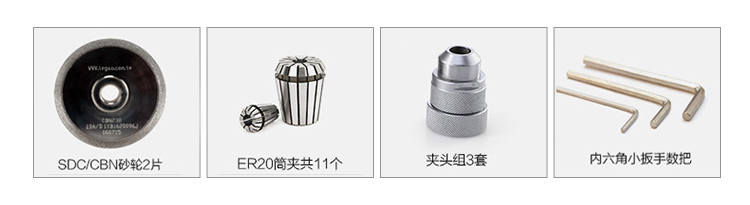

标配砂轮:CBN(HSS高速钢专用) 或 SD(钨钢专用)
标配筒夹:ф5、ф7、ф8、ф9、ф13、ф14一共6个
包装尺寸:36×27×31cm
净重/毛重:14kg/16kg


可研磨2刃、3刃、4刃螺丝攻

研磨精准且快速,操作简单,无需技巧即可轻松研磨


可修磨丝攻前切削刃与整个前切削面,前切削刃(前角)可随意控制

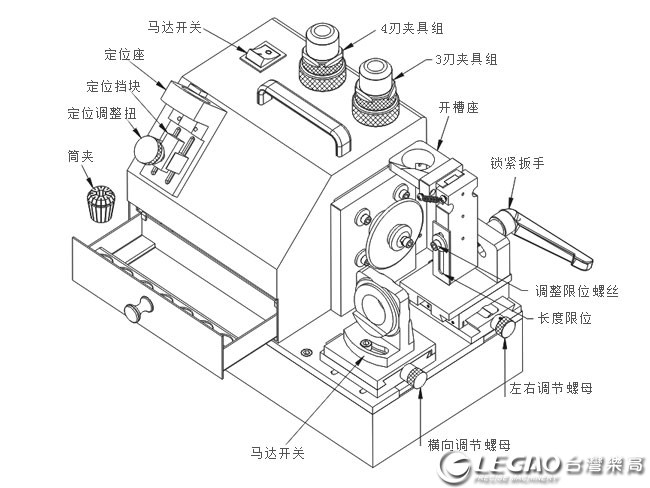

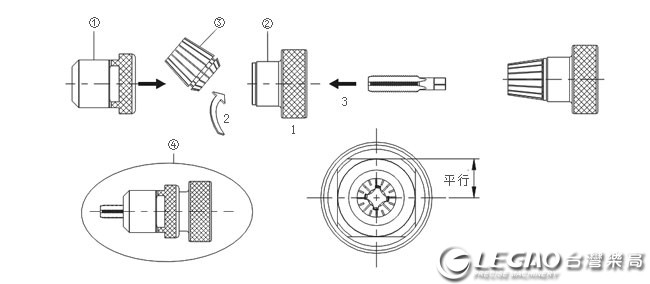

螺丝攻夹具之定位
请依图所示组装螺丝攻夹具组,暂“不锁紧”

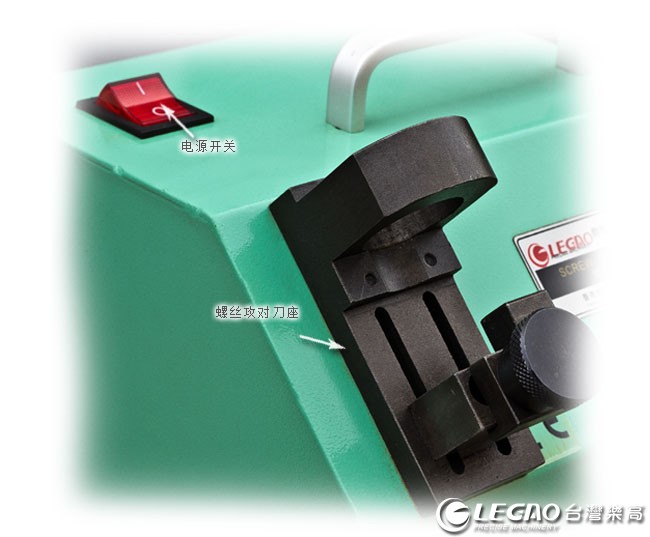

首先确认螺丝攻刀柄直径,再选择适当之筒夹与刀具组,将通江以适当的角度嵌入夹具并锁紧螺帽,螺丝攻装入筒夹内,Y5C伸出约86mm左右。对刀前请先以目测方式找出过中心刀刃,并大约与基准槽平行,以便进行校刀定位(4刃用4刃夹具组,3刃用3刃夹具组)

螺丝攻之定位
固定夹头螺帽放入长度定位座孔内,完全密接后顺时针方向,向右旋转定位。
丝攻先插入底部后,轻推碰到平面向右转卡住定位。
夹头座向右转到底锁紧。
取出时握住固定夹头螺帽微微向左旋转后取出。

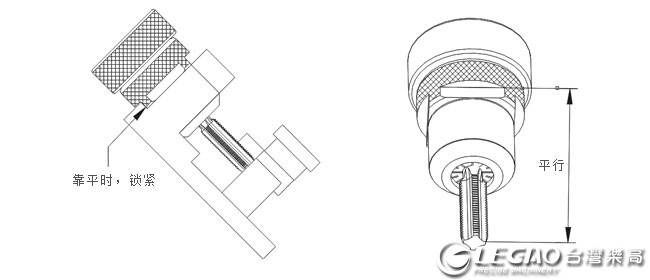

过中心刀刃应与基准槽下之基准线平行。

先导向之研磨

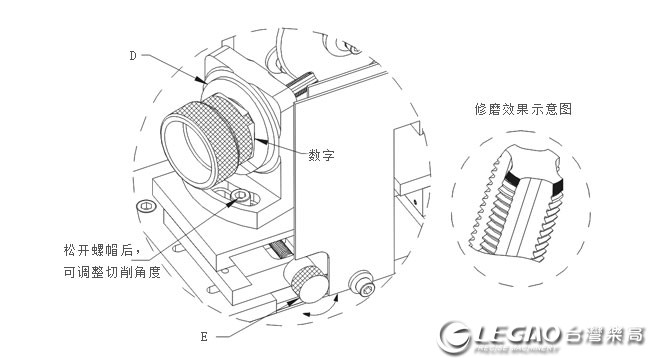

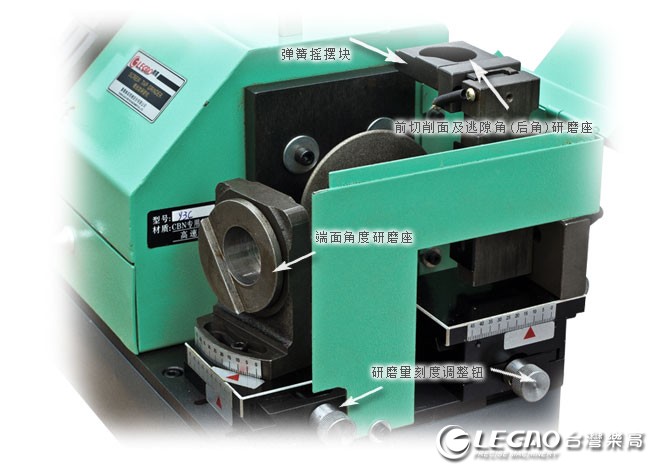

研磨前请先将E刻度旋钮后退回到原点,再前进至适当研磨量,开关灯亮起,马达转安定时,将丝攻夹具组放置端面角度研磨座孔内(D),固定夹头螺帽缺口部对准研磨座数字插销后,轻轻推底研磨,直到研磨声音静止取出,再转至各槽研磨至无声为止。再依上述步骤重复研磨,即可完成先导向之研磨。

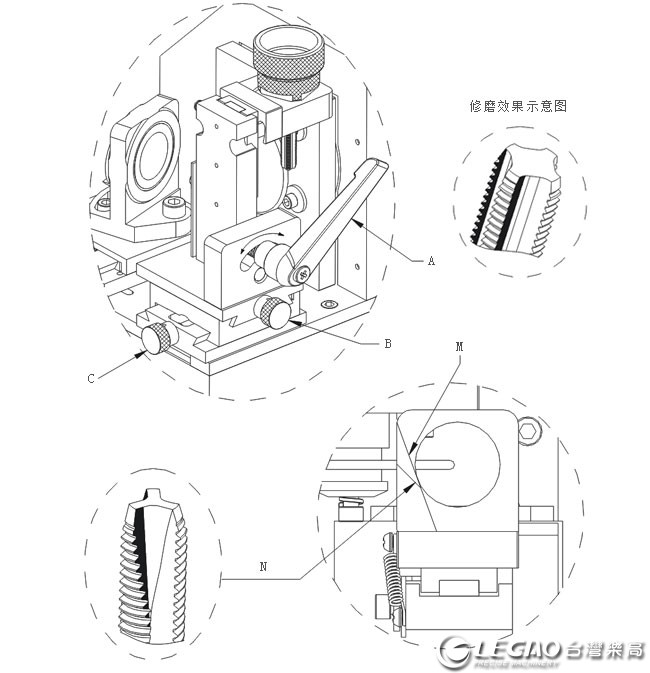

切削面之研磨

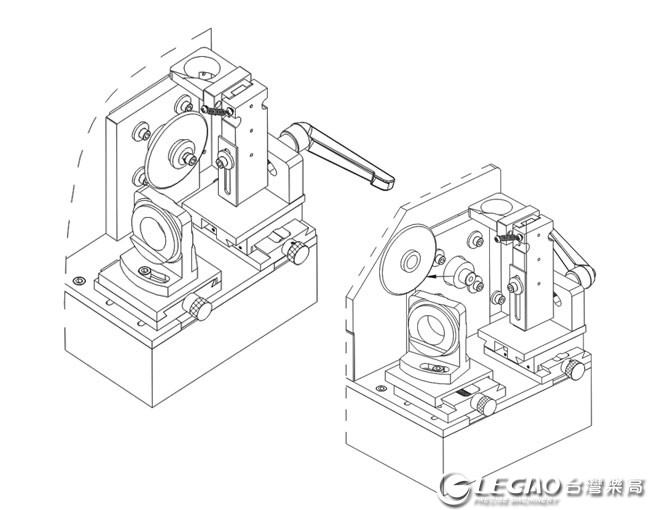

装夹丝攻所需的长度,调整锁紧扳手(A)角度目测丝攻螺旋角与砂轮接触面,修磨丝攻角度必须大于丝攻螺旋角。
前后调整(B)定位导向距离(丝攻中心点),按照丝攻磨损点修磨,调左右前后拖板(C)刻度修磨。
将丝攻夹具组放入(M)或(N)卡槽内研磨效果如下,轻轻的推入接触砂轮后,直到没有研磨声音即可取出,再依上述步骤重复研磨,即可完成切削面之研磨。
完成以上步骤后,切勿忘记关闭马达(马达请勿持续运转超过1小时)

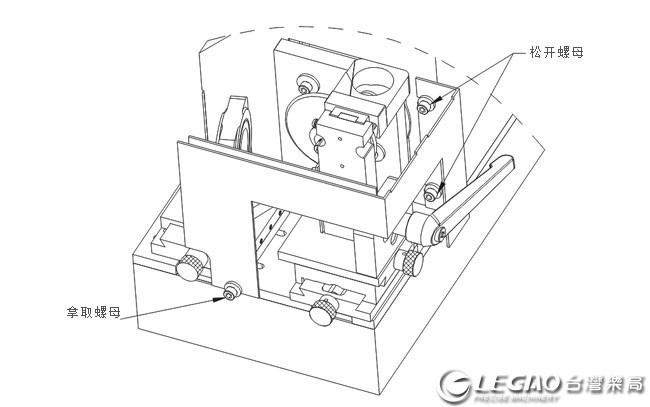

更换砂轮
确定拔掉电源线以确保安全。再用4mm内六角扳手将机器上盖周围螺丝以逆时针方向将螺丝松开

拿取砂轮
打开保护盖后,用毛刷或空压机将粉末清除干净,再用干布将表面擦拭清洁。
以左手握住砂轮,右手用4mm内六角扳手以反方向转开,拿起研磨机上之钻石砂轮。
再更换新的砂轮,轻放回砂轮主轴内,并锁回螺丝及砂轮盖,即完成。
注:马达主轴精密,如装配不良将导致主轴损伤,而影响砂轮之位置。
若刚使用中更换砂轮,请静待3分钟后,待砂轮之温度已降至常温再更换砂轮
