阶梯钻头研磨机LG-13T

阶梯钻头研磨机LG-13T
  • 产品类别钻头研磨机
  • 订购价格4100【已含增值税】
  • 规格型号LG-13T
  • 研磨范围ф4-ф14

详细描述

产品特点
本机产品可刃磨台阶钻头、阶梯钻头。
研磨精准且快速,操作简单,无需技巧即可轻松研磨。
配置钻石砂轮,角度精确耐用。

技术参数
品    牌:乐高精机
型    号:LG-13T
研磨直径:ф4-ф14
可调先端角角度:118°-140°
额定电压:AC220V  50HZ
额定功率:180W
砂轮转速:4800rpm
砂轮材质:CBN(HSS高速钢专用) 或 SD(钨钢专用)
标配筒夹:ф3、ф4、ф5、ф6、ф7、ф8、ф9、ф10、ф11、ф12、ф13、ф14一共12个
包装尺寸:37×18×19cm
净      重:11kg

毛      重:11kg

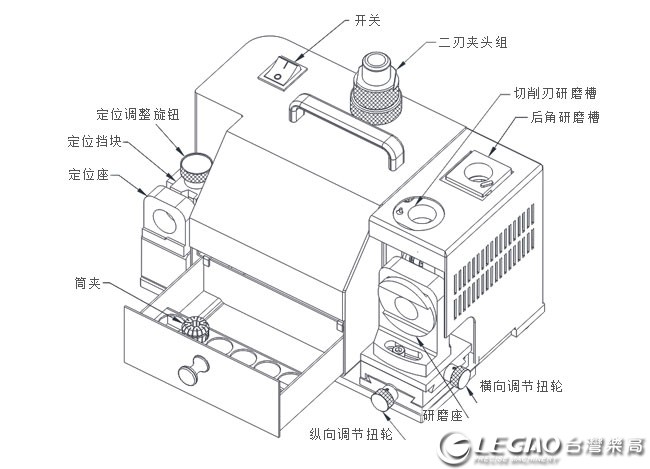

钻头夹具组之组装
请依图所示组装钻头夹具组。暂“不锁紧"
首先确定钻头刀柄直径,再选择适当的筒夹。将筒夹以45°角度嵌入夹具并锁紧螺帽。钻头装入筒夹内,伸出约10mm左右对刀前请先以目测方式找出中心刀刃,并大约与基准槽平行,以便进行对刀定位。

钻头夹具组之定位
请依照钻头直径尺寸,旋转定位调整钮,转至挡块刻度线数字(如钻头为10mm即刻度调整至10mm)。
将左侧调整台调整刻度归零:顺时针旋转到底,逆时针调整到“0”的位置。
将左侧调整台刻度,调到预修磨钻头之外径尺寸。
将钻头夹具组,放入左侧调整台架且完全密接后,以顺时针方想向右旋转定位。
钻头先端插入底部后,以顺时针方向向右旋转到底部后并锁紧。
取出夹头固定具组时微微向左边旋转,然后取出。

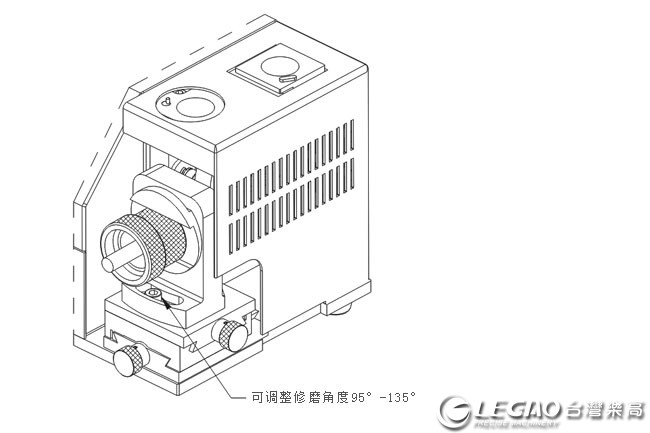

先端角之研磨
首先确认拖板横向、纵向调节钮轮刻度为0
启动马达,将钻头夹具组放入研磨座凹槽内,通过二层拖板左右、前后调整距离,然后确定中心角大小,再慢慢调整修磨余量;旋转夹具组依顺时针方向旋转,直到没有研磨声音即可取出,旋转180°再依上述步骤重复研磨,即可完成先端角之研磨。

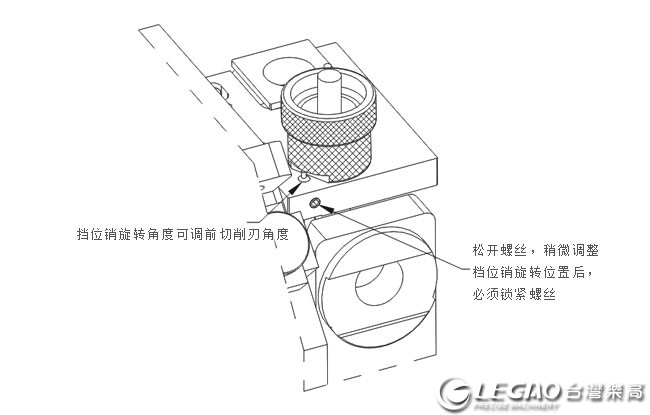

前切削刃(前角)之研磨
启动马达后将钻头夹具组放入开刃研磨座,并轻轻推到底,旋转直到没有研磨声音即可取出,转换180°再依上述步骤重复修磨另一刀口,即可完成前切削刃之研磨。

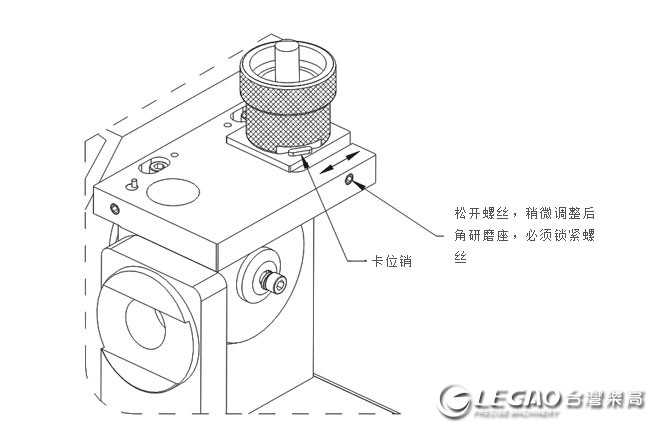

后角之研磨
将钻头夹具组放入后角研磨座,对准卡位销轻轻推入,直到研磨没有声音后取出,再依上述步骤重复修磨其它刃口即可完成。

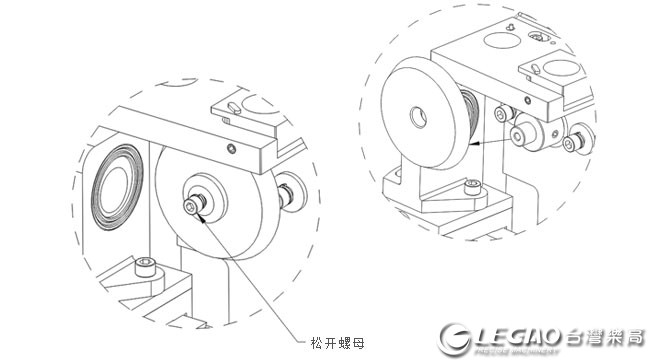

更换砂轮

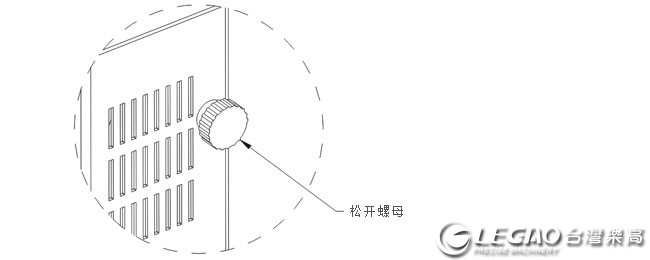

确定拔掉电源线以确保安全,松开保护盖螺帽。用毛刷将粉墨清除干净,再用干布将表面擦拭清洁。
在用5mm内六角扳手以顺时针方向松开螺丝。在更换新砂轮时,应轻放回砂轮主轴内,并锁回螺丝及砂轮盖即可完成。
注:马达主轴精密,如装配不良将导致主轴损伤,而影响砂轮之位置。
若刚使用中更换砂轮,请静待3分钟后,待砂轮之温度已降至常温再更换砂轮。
